Maîtriser le Nivellement: Guide Complet et Méthodes

Le nivellement est une technique fondamentale dans de nombreux domaines, allant de la construction à la cartographie, en passant par l'agriculture et l'ingénierie civile. Il s'agit de déterminer les différences d'altitude entre différents points sur la surface terrestre, permettant ainsi d'établir des plans précis, de réaliser des constructions horizontales ou verticales, et de comprendre la topographie d'un terrain. Maîtriser le nivellement est essentiel pour garantir la précision et la réussite de nombreux projets. Cet article vous propose un guide complet pour comprendre et réaliser un nivellement efficace.

Qu'est-ce que le Nivellement ?

Le nivellement, en termes simples, est l'ensemble des opérations qui consistent à mesurer des différences de niveaux ou d'altitudes. L'objectif principal est de déterminer l'altitude d'un point par rapport à une référence connue, souvent le niveau moyen des mers. Cette surface de référence, appelée Surface de Niveau Zéro, est considérée comme le point de départ pour mesurer les altitudes et permet d'uniformiser les mesures à l'échelle mondiale.

Les Différentes Méthodes de Nivellement

Il existe principalement trois grandes méthodes de nivellement, chacune adaptée à des contextes et des niveaux de précision différents :

Le Nivellement Direct

Le nivellement direct, également appelé nivellement géométrique, est la méthode la plus précise et la plus couramment utilisée, notamment sur les chantiers de construction et pour les levés topographiques de précision. Il repose sur l'utilisation d'un niveau optique ou numérique et d'une mire graduée.

Principe : Le niveau crée un plan horizontal de visée. La mire, placée verticalement sur les points dont on souhaite déterminer l'altitude, permet de lire la distance verticale entre le point et le plan de visée. En effectuant des visées successives entre des points de référence d'altitude connue et les points à déterminer, on peut calculer les différences d'altitude et ainsi établir l'altitude des points inconnus.

Outils : Les outils essentiels pour le nivellement direct sont :

• Le niveau optique ou numérique : Il permet de créer un plan de visée horizontal grâce à un système de lunette et de bulles de niveau (circulaire et sphérique). Les niveaux numériques offrent une lecture automatique de la mire et une plus grande précision.
• La mire : C'est une règle graduée verticalement, généralement en aluminium ou en fibre de verre, sur laquelle on effectue les lectures. Les mires peuvent être télescopiques pour faciliter le transport.
• Le trépied : Il assure la stabilité du niveau pendant les mesures.

Le Nivellement Indirect

Le nivellement indirect, aussi appelé nivellement trigonométrique, utilise des mesures d'angles verticaux et de distances horizontales pour déterminer les différences d'altitude. Il est moins précis que le nivellement direct mais plus rapide et adapté aux terrains accidentés ou aux grandes distances.

Principe : On utilise un théodolite ou une station totale pour mesurer l'angle vertical entre deux points et la distance horizontale entre ces points. La trigonométrie permet ensuite de calculer la différence d'altitude entre les deux points. Cette méthode est particulièrement utile pour le nivellement de points éloignés ou difficilement accessibles au nivellement direct.

Outils : Les outils principalement utilisés sont :

• Le théodolite ou la station totale : Ces instruments permettent de mesurer avec précision les angles horizontaux et verticaux, ainsi que les distances (stations totales).
• Le trépied : Pour la stabilité de l'instrument.
• Le prisme ou réflecteur : Utilisé avec les stations totales pour mesurer les distances par télémétrie.

Le Nivellement Satellitaire

Le nivellement satellitaire, basé sur le système de positionnement global (GPS) ou d'autres systèmes de navigation par satellites (GNSS), permet de déterminer l'altitude des points avec une précision variable, généralement moins précise que le nivellement direct mais très efficace pour les grandes surfaces et les levés rapides.

Principe : Les récepteurs GPS/GNSS captent les signaux émis par les satellites pour déterminer leur position tridimensionnelle, incluant l'altitude. Il est important de noter que l'altitude GPS est une altitude ellipsoïdale, c'est-à-dire mesurée par rapport à un ellipsoïde de référence, et non par rapport au géoïde (niveau moyen des mers). Pour obtenir des altitudes orthométriques (par rapport au géoïde), des corrections géodésiques sont nécessaires.

Outils : L'outil principal est :

• Le récepteur GPS/GNSS : Il existe différents types de récepteurs GPS/GNSS, allant des récepteurs de navigation grand public aux récepteurs géodésiques de haute précision. Pour le nivellement de précision, des récepteurs géodésiques et des techniques de positionnement différentiel (RTK, PPK) sont utilisés.

Le Jeu de Nivelettes: Une Méthode Simple et Rapide

Le jeu de nivelettes est une méthode de nivellement direct simplifiée, particulièrement utile pour des travaux de faible précision et sur de courtes distances, comme l'implantation de bordures ou de petites structures dans un jardin. Il ne nécessite aucun calcul et est rapide à mettre en œuvre.

Composition : Un jeu de nivelettes est composé de trois éléments :

• La pointeuse : Elle sert de référence visuelle et est placée sur un point d'altitude connue.
• La baladeuse : Elle est mobile et permet de matérialiser le niveau horizontal entre la pointeuse et la mire.
• La mire (nivelette) : Elle est également placée sur un point d'altitude connue et sert de deuxième point de référence.

Fonctionnement : L'opérateur (viseur), assisté de deux aides (porte-mire et baladeur), positionne la pointeuse et la mire sur deux points d'altitude connue. Le baladeur est ensuite déplacé jusqu'au point dont on souhaite déterminer l'altitude. L'opérateur, en regardant à travers la pointeuse, guide le baladeur verticalement jusqu'à ce que les rectangles rouges de la pointeuse et de la baladeuse soient alignés, masquant le rectangle blanc de la mire. Le pied de la baladeuse indique alors l'altitude du point cherché.

Le Niveau Optique et la Mire: L'Outil Polyvalent

Le niveau optique et la mire représentent l'outil le plus classique et polyvalent pour le nivellement direct. Ils sont utilisés dans une grande variété d'applications, des chantiers de construction aux levés topographiques.

Fonctionnement : Le niveau optique, installé sur un trépied et mis à niveau avec précision, crée un plan de visée horizontal. La mire est placée verticalement sur les points à niveler. L'opérateur, en visant la mire à travers la lunette du niveau, lit la hauteur correspondante sur la graduation de la mire. En effectuant des visées en avant et en arrière entre des points de référence et les points inconnus, on peut calculer les différences d'altitude et déterminer l'altitude des points recherchés.

Qu'est-ce qu'un Réseau de Nivellement ?

Un réseau de nivellement est un ensemble de points de repère (appelés repères de nivellement ou RN) dont les altitudes ont été déterminées avec précision et reliées entre elles par des opérations de nivellement. Ces réseaux servent de référence altimétrique pour un territoire donné (ville, région, pays). Ils permettent d'assurer la cohérence et la précision des altitudes mesurées sur ce territoire.

Fonction : Les réseaux de nivellement permettent de :

• Standardiser les altitudes : Assurer que toutes les altitudes mesurées dans une région sont référencées au même système altimétrique.
• Faciliter les levés topographiques : Fournir des points de référence d'altitude connue pour démarrer et contrôler les levés.
• Suivre les mouvements du sol : En effectuant des nivellement périodiques sur les repères, il est possible de détecter et de mesurer les mouvements verticaux du sol (subsidence, soulèvement).

Le Réseau de Nivellement Marocain

Le réseau de nivellement marocain est un exemple concret de réseau national. Il s'étend sur plus de 17 000 km le long du réseau routier et compte plus de 12 000 repères, distants d'environ 2 km les uns des autres. Ce réseau est rattaché au marégraphe de Casablanca, qui sert de référence pour le niveau moyen des mers. Les repères de nivellement marocains sont généralement des repères en acier scellés dans des bornes ou des ouvrages pérennes (ponts, murs, bâtiments...).

Les Repères de Nivellement (RN)

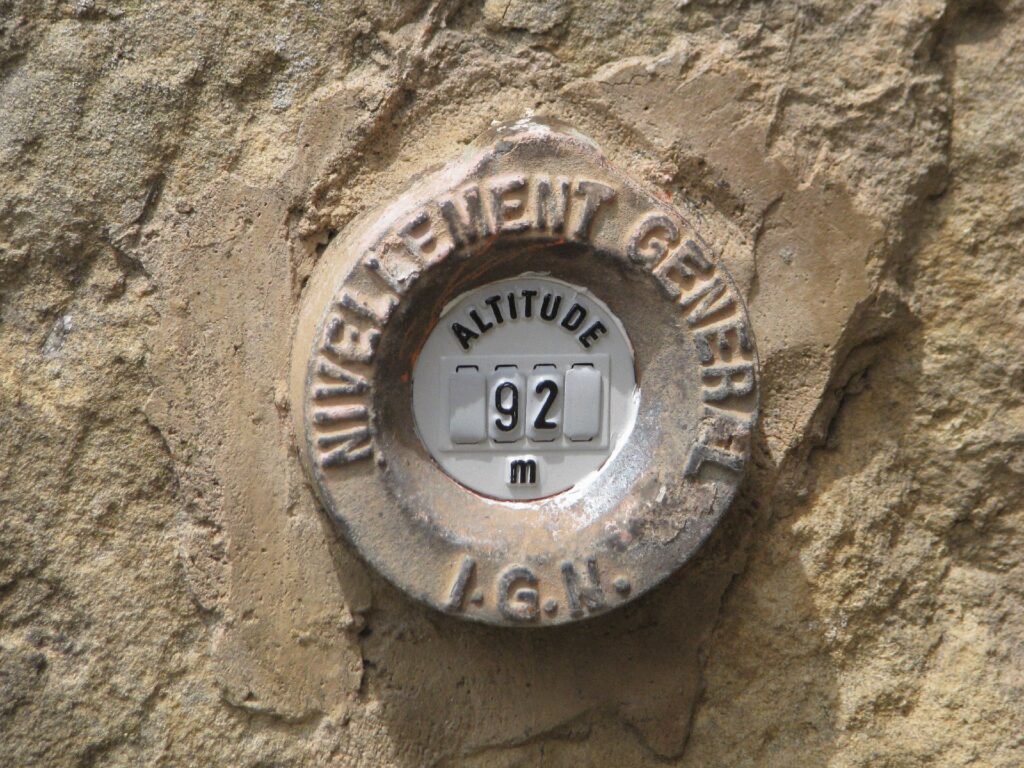

Les repères de nivellement (RN) sont des points matérialisés sur le terrain dont l'altitude a été déterminée avec précision et rattachée à un réseau de nivellement. Ils sont essentiels pour garantir la cohérence et la précision des mesures d'altitude.

Caractéristiques :

• Matérialisation durable : Les RN sont conçus pour être durables et stables dans le temps. Ils sont souvent réalisés en acier inoxydable ou en bronze et scellés dans des structures solides.
• Localisation précise : La position géographique (planimétrique) et l'altitude des RN sont déterminées avec une grande précision et documentées (cartes, fiches descriptives).
• Accessibilité : Les RN sont généralement placés dans des lieux accessibles et protégés pour faciliter leur utilisation et leur conservation.

Tableau Comparatif des Méthodes de Nivellement

Questions Fréquentes (FAQ)

Quelle est la précision du nivellement direct ?

La précision du nivellement direct peut atteindre le millimètre voire le demi-millimètre par kilomètre, selon la qualité du matériel et la méthodologie utilisée.

Quand utiliser le nivellement indirect ?

Le nivellement indirect est particulièrement adapté aux terrains accidentés, aux zones difficiles d'accès pour le nivellement direct, ou lorsque des distances importantes doivent être nivelées rapidement.

Le nivellement satellitaire est-il toujours précis ?

La précision du nivellement satellitaire dépend de nombreux facteurs, notamment le type de récepteur, les conditions atmosphériques, et les techniques de positionnement utilisées. Pour les applications de haute précision, des techniques comme le RTK ou le PPK sont nécessaires.

Qu'est-ce qu'un repère de nivellement ?

Un repère de nivellement (RN) est un point matérialisé sur le terrain dont l'altitude précise est connue et rattachée à un réseau de nivellement. Il sert de référence altimétrique pour les levés et les travaux de construction.

Pourquoi le nivellement est-il important ?

Le nivellement est crucial pour de nombreuses applications, notamment la construction (fondations, routes, bâtiments), la cartographie (création de cartes topographiques), l'ingénierie civile (conception d'ouvrages hydrauliques), l'agriculture (aménagement des terrains), et la surveillance des mouvements du sol.

Conclusion

Le nivellement est une technique essentielle pour la mesure des altitudes et la compréhension de la topographie. Que ce soit par le nivellement direct, indirect ou satellitaire, chaque méthode offre des avantages et des inconvénients en termes de précision, de portée et de facilité d'utilisation. La maîtrise des différentes techniques et outils de nivellement est indispensable pour les professionnels de la construction, de la topographie et de l'ingénierie. Comprendre les principes du nivellement et l'importance des réseaux de nivellement permet de garantir la précision et la fiabilité des projets qui dépendent de mesures altimétriques précises.
