Tester une Bobine d'Allumage Moto avec un Multimètre: Guide Complet

La bobine d'allumage est un composant essentiel du système d'allumage de votre moto. Elle transforme la basse tension de la batterie en haute tension nécessaire pour créer l'étincelle qui enflamme le mélange air-carburant dans le cylindre. Si votre moto a des difficultés à démarrer, présente des ratés d'allumage ou manque de puissance, il est possible que la bobine d'allumage soit défectueuse. Tester la bobine d'allumage avec un multimètre est une procédure relativement simple que vous pouvez effectuer vous-même pour diagnostiquer le problème avant de recourir à un professionnel. Cet article vous guidera à travers les étapes nécessaires pour tester efficacement la bobine d'allumage de votre moto.

Qu'est-ce qu'une Bobine d'Allumage et Quel est Son Rôle ?

La bobine d'allumage, parfois appelée bobine d'étincelle, est un transformateur élévateur de tension. Elle prend la tension basse de la batterie de la moto, généralement 12 volts, et l'augmente à des milliers de volts, nécessaires pour créer une étincelle suffisamment puissante à la bougie d'allumage. Cette étincelle enflamme le mélange air-carburant comprimé dans la chambre de combustion, permettant ainsi le démarrage et le fonctionnement du moteur. Sans une bobine d'allumage fonctionnelle, le moteur ne peut pas démarrer ou fonctionner correctement.

Pourquoi Tester une Bobine d'Allumage ?

Tester la bobine d'allumage est crucial pour plusieurs raisons :

• Diagnostic des problèmes de démarrage : Si votre moto a du mal à démarrer ou ne démarre pas du tout, une bobine d'allumage défectueuse pourrait être la cause.
• Identification des ratés d'allumage : Des ratés d'allumage, des secousses ou un fonctionnement irrégulier du moteur peuvent indiquer un problème de bobine d'allumage.
• Perte de puissance : Une bobine d'allumage affaiblie peut ne pas fournir une étincelle suffisamment forte, entraînant une perte de puissance du moteur.
• Voyant moteur allumé : Dans certains cas, un problème de bobine d'allumage peut activer le voyant moteur (témoin de dysfonctionnement) sur le tableau de bord. Le code d'erreur P0351, par exemple, indique un problème avec le circuit primaire/secondaire de la bobine d'allumage du cylindre n°1.

Le test de la bobine d'allumage vous permet de confirmer si ce composant est à l'origine du problème avant de procéder à un remplacement coûteux et potentiellement inutile.

Préparation au Test de la Bobine d'Allumage

Avant de commencer le test, assurez-vous d'avoir le matériel nécessaire et de prendre les précautions de sécurité appropriées :

• Multimètre : Un multimètre numérique est idéal pour mesurer la résistance de la bobine. Réglez-le sur la fonction Ohmmètre (Ω).
• Lunettes de sécurité : Protégez vos yeux de toute projection ou étincelle accidentelle.
• Gants de protection : Utilisez des gants isolants pour éviter les chocs électriques et protéger vos mains.
• Outils isolés : Utilisez des outils avec des manches isolés pour manipuler les composants électriques en toute sécurité.
• Manuel de réparation de votre moto : Consultez le manuel spécifique à votre modèle de moto pour localiser précisément la bobine d'allumage et connaître les valeurs de résistance recommandées par le fabricant.

Sécurité avant tout : Assurez-vous que le moteur de votre moto est complètement éteint et refroidi avant de commencer le test. Débranchez la batterie pour éviter tout risque de court-circuit ou de choc électrique accidentel.

Guide Étape par Étape pour Tester la Bobine d'Allumage avec un Multimètre

1. Localisation de la Bobine d'Allumage

L'emplacement de la bobine d'allumage peut varier en fonction du modèle de votre moto. Généralement, elle se trouve à proximité du moteur, souvent fixée au cadre ou au réservoir. Suivez le fil de la bougie d'allumage pour localiser la bobine correspondante. Certaines motos ont une bobine par bougie (système d'allumage direct), tandis que d'autres peuvent avoir une bobine pour deux bougies ou une seule bobine pour tous les cylindres. Consultez le manuel de votre moto pour une localisation précise.

2. Débranchement des Fils de la Bobine

Avant de débrancher les fils, identifiez-les correctement. Habituellement, une bobine d'allumage a deux types de bornes :

• Borne primaire : Connectée au circuit d'allumage de la moto, elle reçoit le signal de commande.
• Borne secondaire : Connectée au fil de la bougie d'allumage, elle délivre la haute tension.

Procédure de débranchement sécurisé :

1. Assurez-vous que la moto est éteinte et la batterie débranchée.
2. Utilisez une pince isolée pour déconnecter délicatement les connecteurs des fils de la bobine. Évitez de tirer directement sur les fils pour ne pas les endommager.
3. Si les fils sont difficiles à déconnecter, vérifiez s'il y a des clips de verrouillage à relâcher.
4. Notez la position de chaque fil pour faciliter le rebranchement ultérieur. Vous pouvez prendre une photo ou utiliser des étiquettes.

Précautions importantes :

• Ne touchez jamais les parties métalliques de la bobine ou les connecteurs avec les mains nues, surtout si le moteur a récemment fonctionné.
• Si vous constatez de la corrosion ou des dommages sur les fils ou les connecteurs, consultez un professionnel.

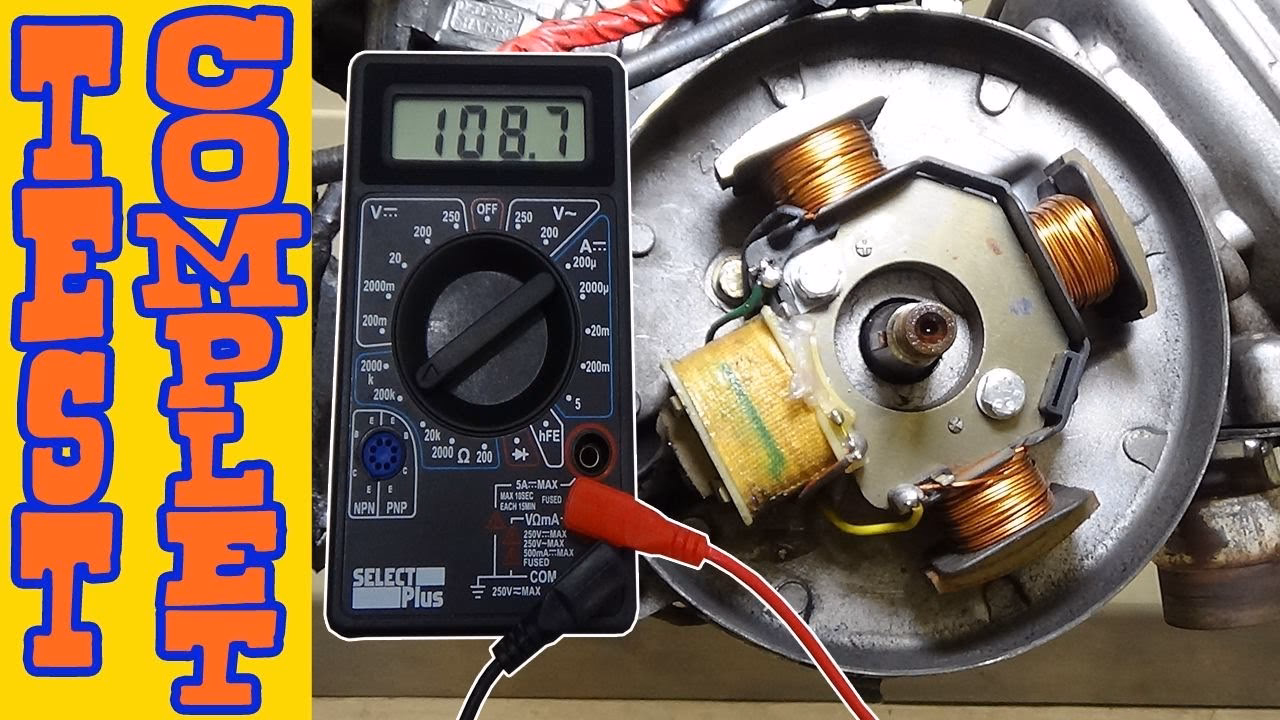

3. Utilisation du Multimètre et Réglages

Le multimètre va mesurer la résistance de la bobine d'allumage. Voici comment le régler correctement :

• Sélectionnez la fonction Ohmmètre (Ω) : Tournez le sélecteur du multimètre sur la position Ohmmètre.
• Choisissez la plage de mesure appropriée : Commencez par une plage élevée, comme 20kΩ (20 kiloohms), puis ajustez si nécessaire en fonction des valeurs attendues pour votre bobine (consultez le manuel de réparation). Pour la résistance primaire, une plage plus basse comme 200Ω peut être nécessaire.
• Vérifiez le bon fonctionnement du multimètre : Avant de tester la bobine, touchez les deux sondes du multimètre ensemble. La lecture devrait être proche de zéro ohm, indiquant une bonne connexion et un fonctionnement correct.

4. Connexion du Multimètre aux Bornes de la Bobine

Pour mesurer la résistance, connectez les sondes du multimètre aux bornes de la bobine :

• Résistance primaire : Connectez les sondes du multimètre aux bornes du circuit primaire de la bobine. Ces bornes sont généralement les deux connecteurs les plus petits.
• Résistance secondaire : Pour mesurer la résistance secondaire, connectez une sonde à l'une des bornes primaires et l'autre sonde à la borne de sortie haute tension (celle qui se connecte au fil de la bougie). Si votre bobine est du type 'crayon' (directement sur la bougie), la borne secondaire sera le contact interne qui se connecte à la bougie.

Assurez-vous que les contacts entre les sondes du multimètre et les bornes de la bobine sont propres et bons pour obtenir une mesure précise.

5. Lecture et Interprétation des Résultats du Multimètre

Après avoir connecté le multimètre, lisez la valeur de résistance affichée. Comparez cette valeur avec les spécifications du fabricant de votre moto, que vous trouverez dans le manuel de réparation ou en ligne pour votre modèle spécifique.

Valeurs de résistance typiques (à titre indicatif, vérifiez toujours les spécifications de votre moto) :

Interprétation :

• Résistance hors spécifications : Si la valeur mesurée est significativement différente de la valeur spécifiée (trop basse, trop élevée ou infinie), cela indique que la bobine d'allumage est probablement défectueuse et doit être remplacée.
• Résistance dans les spécifications : Si les valeurs de résistance primaire et secondaire se situent dans les plages normales, la bobine est probablement en bon état électrique. Cependant, cela ne garantit pas à 100% son bon fonctionnement sous charge et à haute température. D'autres tests ou un diagnostic plus approfondi peuvent être nécessaires.

Test de Haute Tension (Test d'Étincelle) - Information Complémentaire

Un autre test, plus visuel, est le test d'étincelle. Il permet de vérifier si la bobine produit effectivement une étincelle. Cependant, ce test doit être réalisé avec précaution et est moins précis que le test de résistance avec un multimètre.

Procédure (avec précautions extrêmes) :

1. Débranchez la bougie d'allumage.
2. Reconnectez le fil de bougie à la bougie.
3. Retirez la bougie du cylindre et placez le culot fileté de la bougie en contact avec une partie métallique mise à la masse du moteur (cadre, culasse).
4. Demandez à quelqu'un de démarrer brièvement le moteur (ou actionnez le démarreur si possible).
5. Observez l'extrémité de l'électrode de la bougie. Une étincelle bleue et vive devrait se produire.

Interprétation :

• Étincelle bleue et vive : Indique généralement que la bobine produit une tension suffisante.
• Pas d'étincelle ou étincelle faible/jaune : Suggère un problème de bobine, de câblage ou d'alimentation.

Attention : Le test d'étincelle implique de manipuler de la haute tension. Soyez extrêmement prudent pour éviter les chocs électriques. Ne touchez jamais la bougie ou le fil de bougie pendant le démarrage. Il est préférable de porter des gants isolants et de travailler dans un endroit sec.

Symptômes d'une Bobine d'Allumage Moto Défectueuse

Reconnaître les symptômes d'une bobine d'allumage défectueuse peut vous aider à diagnostiquer rapidement le problème :

• Difficultés de démarrage : Le moteur met plus de temps à démarrer ou ne démarre pas du tout.
• Ratés d'allumage : Le moteur fonctionne de manière irrégulière, avec des « trous » à l'accélération ou au ralenti. Vous pouvez sentir des secousses ou des vibrations inhabituelles.
• Perte de puissance : La moto manque de puissance, surtout en accélération ou en montée.
• Ralenti instable : Le régime moteur au ralenti fluctue de manière irrégulière.
• Calages fréquents : Le moteur cale inopinément, surtout à bas régime ou au ralenti.
• Consommation de carburant accrue : Une combustion inefficace due à une mauvaise étincelle peut augmenter la consommation de carburant.
• Voyant moteur allumé : Le témoin de dysfonctionnement moteur s'allume sur le tableau de bord.
• Odeur d'essence : Une combustion incomplète peut entraîner une odeur d'essence non brûlée.

Si vous constatez un ou plusieurs de ces symptômes, il est fortement conseillé de tester la bobine d'allumage et les autres composants du système d'allumage de votre moto.

Quand et Pourquoi Changer les Bobines d'Allumage ?

La durée de vie d'une bobine d'allumage est variable, mais elle peut généralement durer entre 30 000 et 60 000 kilomètres, voire plus. Cependant, des facteurs tels que la qualité de la bobine, les conditions de conduite et l'entretien du véhicule peuvent influencer sa durée de vie.

Raisons de remplacement :

• Défaillance avérée : Si le test de la bobine indique une défaillance (résistance hors spécifications), elle doit être remplacée.
• Kilométrage élevé : Même si la bobine fonctionne encore, un remplacement préventif peut être envisagé après un certain kilométrage (par exemple, 50 000 km) pour éviter une panne inattendue.
• Symptômes persistants : Si les symptômes de bobine défectueuse persistent malgré d'autres vérifications, le remplacement de la bobine est souvent la solution.
• Remplacement en série : Sur les motos avec plusieurs bobines individuelles, certains mécaniciens recommandent de remplacer toutes les bobines en même temps, surtout si une d'entre elles a déjà faibli. Cela peut prévenir des pannes futures et assurer une performance d'allumage uniforme.

Types de Bobines d'Allumage

Il existe différents types de bobines d'allumage, adaptés à différents systèmes d'allumage :

• Bobines d'allumage classiques (à étincelle unique) : Chaque bougie a sa propre bobine, montée directement sur ou à proximité de la bougie. C'est le système le plus courant sur les motos modernes.
• Bobines d'allumage à étincelle perdue : Une bobine alimente deux bougies simultanément, mais une seule produit une étincelle utile pour la combustion (l'autre est « perdue » dans un cylindre en phase d'échappement). Ce système était plus courant sur les motos plus anciennes.
• Bobines d'allumage crayon (COP - Coil-On-Plug) : Bobines compactes en forme de crayon qui se montent directement sur la bougie, éliminant le besoin de fils de bougie. Offrent une meilleure efficacité et une réponse d'allumage plus rapide.

Le type de bobine utilisé sur votre moto dépend de la conception du moteur et du système d'allumage. Lors du remplacement, assurez-vous d'utiliser le type de bobine correct spécifié pour votre modèle de moto.

Problèmes Courants et Dépannage

Outre la défaillance due à l'usure, d'autres problèmes peuvent affecter les bobines d'allumage :

• Défauts électriques : Câblage endommagé, mauvaises connexions, corrosion des bornes. Vérifiez le câblage et nettoyez les connexions si nécessaire.
• Surchauffe : Une surchauffe excessive peut endommager la bobine. Assurez-vous que le système de refroidissement du moteur fonctionne correctement.
• Humidité : L'humidité peut causer des courts-circuits ou de la corrosion. Protégez les bobines de l'humidité excessive.
• Bougies d'allumage défectueuses : Des bougies d'allumage usées ou inadaptées peuvent surcharger la bobine et réduire sa durée de vie. Remplacez les bougies d'allumage selon les intervalles recommandés.

En cas de problèmes persistants après le test et le remplacement éventuel de la bobine, il est recommandé de consulter un mécanicien moto qualifié pour un diagnostic plus approfondi du système d'allumage et du moteur.

Questions Fréquentes (FAQ)

Puis-je tester une bobine d'allumage sans multimètre ?

Oui, vous pouvez effectuer un test d'étincelle visuel (décrit précédemment), mais il est moins précis et plus risqué. Un multimètre est l'outil recommandé pour un test plus fiable et sécurisé.

Quelle est la durée de vie d'une bobine d'allumage moto ?

En général, entre 30 000 et 60 000 km, mais cela peut varier.

Dois-je remplacer toutes les bobines en même temps ?

Pas nécessairement si une seule est défectueuse. Cependant, pour un kilométrage élevé ou en cas de défaillance de plusieurs bobines, le remplacement en série peut être avantageux.

Combien coûte le remplacement d'une bobine d'allumage moto ?

Le prix de la bobine varie selon le modèle et la marque. Le coût de la main-d'œuvre dépend du garage. En général, prévoyez entre 50€ et 200€ pour le remplacement d'une bobine, main-d'œuvre comprise (prix indicatif).

Où puis-je acheter une nouvelle bobine d'allumage ?

Vous pouvez acheter des bobines d'allumage dans les magasins de pièces moto, chez les concessionnaires moto ou en ligne. Assurez-vous de choisir la bonne référence pour votre modèle de moto.

Conclusion

Tester la bobine d'allumage de votre moto avec un multimètre est une compétence utile pour tout propriétaire de moto. En suivant ce guide et en prenant les précautions de sécurité nécessaires, vous pouvez diagnostiquer vous-même les problèmes d'allumage et potentiellement économiser de l'argent en évitant des réparations inutiles. Un entretien régulier du système d'allumage, incluant la vérification et le remplacement des bobines d'allumage et des bougies, est essentiel pour assurer la fiabilité et les performances optimales de votre moto.
